[PADS] NET 길이 추출하기
High speed signal 또는 Differential line을 Routing 할 때에는 최대한 길이를 맞춰야 된다.
NET의 길이를 맞춤으로써 신호의 Delay를 최소화해야 하기 때문이다.
High speed signal, Differential line의 NET별 길이를 한눈에 비교하기 위해 NET 길이를 추출하는 방법에 대해 소개하고자 한다.
아래 사진과 같이 상단의 Tools를 클릭하면 하위 메뉴가 뜨는데 그중 Basci Scripts를 클릭하고 Basic Scripts를 클릭한다.
Basic Scripts 팝업 창이 뜨면 PADS layou Script Wizard를 선택 후 Run 버튼을 클릭한다.
Introduction 팝업 창이 뜨면 Next 버튼을 클릭한다.

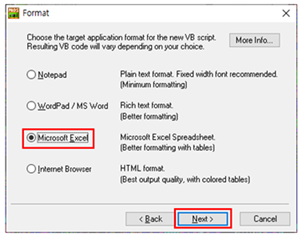

Format 팝업 창에서 Microsoft Excel을 선택 후 Next 버튼을 클릭한다.
Report Type 팝업 창에서 PCB-Based Reports를 선택 후 Next를 클릭한다.
Database Object 팝업 창에서 현재 Net 길이를 뽑기 위함이므로 Nets를 선택한다.
Data Type 팝업 창에서 General Net properities in table format을 선택 후 Next 버튼을 클릭한다.
Object Properties 팝업 창에서 Name과 Routed Length를 추가한 후 Next 버튼을 클릭한다.
Report Options 팝업 창에서 Next 버튼을 클릭한다.

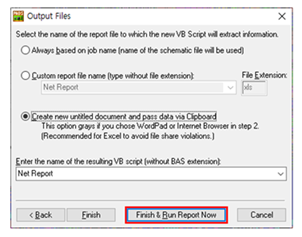

Output File 팝업 창에서 Finish & Run Report Now 버튼을 클릭한다.

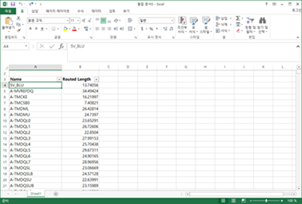

아래 사진과 같이 Excel 창과 함께 모든 NET 길이가 추출되었다.
확인하고자 하는 NET만 남겨 놓으면 한눈에 NET 길이 비교가 가능하다.
