도통되는 전류가 높은 경우 또는 방열 등 추가로 Copper을 깔아서 패턴을 보강해준다.
아래 사진과 같이 Copper을 깔았는데 Copper가 그물망으로 보일 때가 있다.
Copper가 제대로 깔렸는지 찝찝한 기분이 든다.
728x90
728x90
필자는 Copper가 그물망으로 보일 때 해결하는 방법에 대해 소개하고자 한다.
Copper가 Line settings부터 확인한다.
해당 Copper를 선택한 후 Ctrl + Q를 누르면 Drafting Properties 팝업 창이 뜬다.
Line setting의 Width를 확인한다.
필자의 경우 Width가 0.01로 되어 있다.
다음은 Options의 Hatch grid를 확인한다.
Ctrl + Enter를 누르면 Options 팝업 창이 뜬다.
Hatch grid에서 Copper grid를 확인한다.
필자의 경우 0.1로 설정되어 있다.
필자가 그린 Copper의 Line width와 설정된 Copper grid를 비교했다.
Copper의 그물망을 없애기 위해서는 필자가 그린 Coppoer의 Line width가 설정된 Copper grid보다 같거나 커야 된다.
즉, Hatch grid를 0.01로 변경하거나 Copper line width를 0.1로 변경하면 된다.

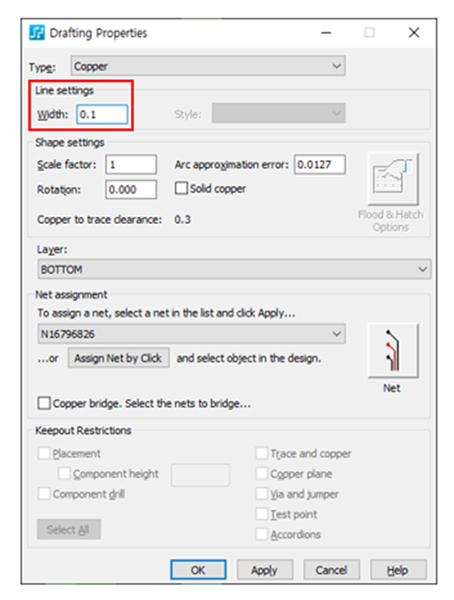

아래 사진과 같이 Copper line을 0.1로 변경해본다.
Copper line width를 0.1로 변경해서 적용하면 Copper가 정상적으로 나타난다.
