[OrCAD] OrCAD 16.3 환경설정 #2



OrCAD 16.3의 환경설정에 대한 내용을 소개하고자 한다.

아래 사진은 상단의 Options을 선택하면 하위 메뉴가 뜨는데 그중 Design Template의 설정에 대해 소개하고자 한다.

Design Template는 새로운 설계의 기본 설정을 한다.



Preference의 설정에 관한 내용은 OrCAD 16.3 환경설정 #1에 소개되어 있다.





728x90

728x90





Front

 회로도면에 표시되는 Text 객체의 글꼴 설정





Title Block

 회로도면의 이름, 순번, 제작자 등의 정보를 미리 기입해두면 새로운 프로젝트 작업에서는 Title Block 항목에 입력된 내용이 자동으로 삽입





Page Size

 새 작업에서 사용할 회로도면의 용지 크기를 설정

▶ Pin-to-Pin Spacing

 도면 확대/축소의 효과가 있으므로 기본 설정으로 유지





Grid Reference

 회로도면 외곽 격자의 간격, 개수, 단위 등의 설정





Hierarchy

 계층구조 도면 및 부품의 단일화를 설정

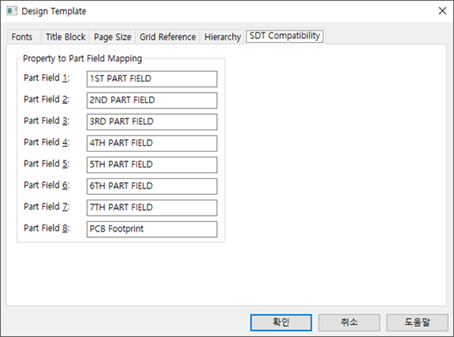

SDT Compatibility

 DOS 버전 OrCAD(예전 명칭: SDT 386+)와의 호환 속성 MAP을 지정
